Bei vielen Bearbeitungsvorgängen führen Bediener weiterhin manuelle Werkzeugwechsel, Vorrichtungsanpassungen oder wiederholte Handhabungsaufgaben auf engem Raum durch. Diese Tätigkeiten verursachen kumulative Ermüdung, Stoßrisiken, Ausrichtungsprobleme und eine ständige Belastung durch Muskel-Skelett-Erkrankungen.
Aus diesem Grund integrieren immer mehr europäische Hersteller Lösungen mit industrieller manipulator und unterstützten Handhabungssystemen, die speziell für CNC-Umgebungen entwickelt wurden.

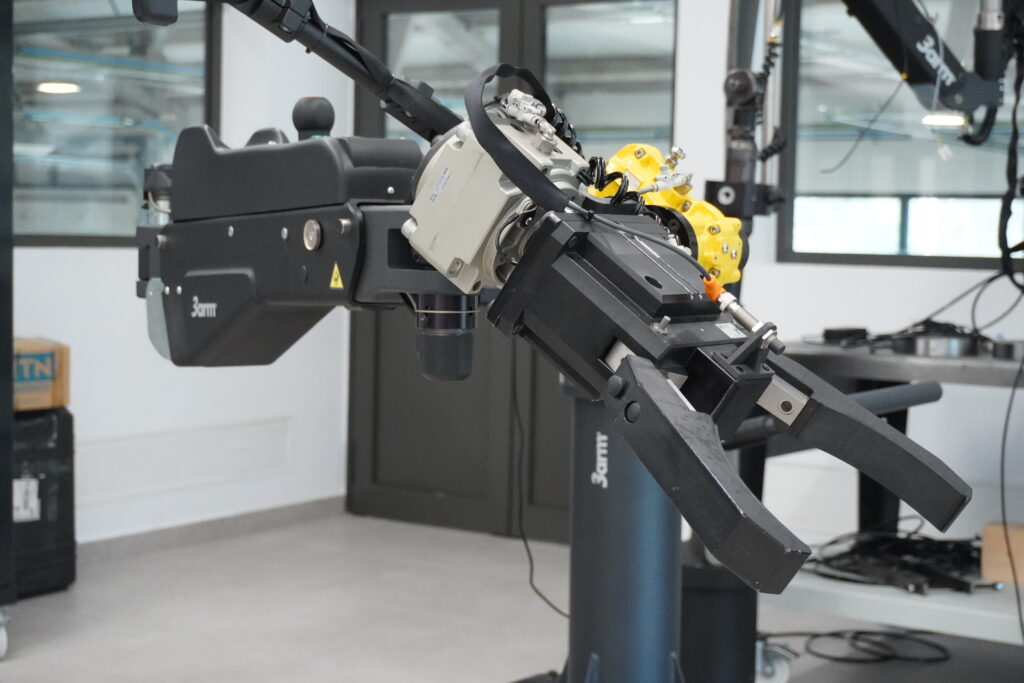

Die von 3ARM entwickelten Systeme reduzieren die körperliche Belastung beim Werkzeughandling, verbessern die Präzision bei Werkzeugwechseln und erhöhen die Betriebssicherheit in anspruchsvollen Bearbeitungsbereichen. Im Gegensatz zu herkömmlichen Systemen sind industrielle Schwerelosigkeitsarme so konzipiert, dass sie sich ergonomisch in den Arbeitsplatz integrieren und an die tatsächlichen Bewegungen des Bedieners anpassen.
Warum die CNC-Bearbeitung unterstützte Handhabungssysteme benötigt
Das Gewicht moderner Werkzeughalter hat in den letzten Jahren aufgrund des Wachstums der Schwerzerspanung, der Mehrstückautomatisierung und hochsteifer Anwendungen erheblich zugenommen. In vielen Bearbeitungszentren handhaben Bediener täglich große HSK-, BT- oder CAT-Aufnahmen sowie Winkelköpfe, Sonderwerkzeuge und modulare Schneidsysteme.
Obwohl viele Arbeitsvorgänge relativ einfach erscheinen, führt die ständige Wiederholung von Hebe-, Positionierungs- und Ausrichtungsbewegungen letztlich zu einer erheblichen biomechanischen Belastung. Das Problem verschärft sich, wenn Werkzeuge in Bereichen mit eingeschränktem Zugang installiert werden müssen oder der Bediener in ungünstigen Positionen vor der Spindel arbeitet.
Ein korrekt ausgelegter industrieller manipulator eliminiert einen großen Teil dieser körperlichen Belastung. Das System ermöglicht es, das Werkzeug mit einem Gefühl der Schwerelosigkeit zu bewegen und dabei während des gesamten Ein- und Ausbaus stabil zu halten. Dies reduziert die Muskelermüdung und verbessert die Bewegungskontrolle erheblich.
Bei hochpräzisen Anwendungen wirkt sich diese ergonomische Verbesserung auch auf die Bearbeitungsqualität aus. Eine fehlerhafte Positionierung des Werkzeughalters kann zu Abweichungen, Schäden an den Aufnahmen oder Ausrichtungsproblemen führen, die letztlich die Leistung der Spindel beeinträchtigen.
Wann ein Schwerelosigkeitsarm in der CNC-Bearbeitung installiert werden sollte
Häufige Handhabung schwerer Werkzeuge
Einer der deutlichsten Indikatoren liegt vor, wenn Bediener während einer Schicht wiederholt schwere Werkzeughalter bewegen müssen. In diesen Fällen summiert sich die körperliche Belastung schnell und erhöht das Verletzungsrisiko.
Die von 3ARM entwickelten Schwerelosigkeitsarme ermöglichen es, das Gewicht des Werkzeugs vollständig aufzunehmen und die Manövrierfähigkeit innerhalb der CNC-Station zu verbessern.
Werkzeugwechsel auf engem Raum
Viele CNC-Maschinen verfügen über Bereiche mit eingeschränktem Zugang, die den Bediener zu unbequemen Körperhaltungen zwingen. Ein Manipulator erleichtert die präzise Positionierung selbst in komplexen Bereichen.
Die Möglichkeit, Bewegungen fließend zu steuern, ist besonders wichtig, wenn Kollisionsrisiken mit der Spindel oder bearbeiteten Bauteilen bestehen.
Sicherheitsprobleme während der Montage
Wenn der Bediener schwere Werkzeuge manuell halten muss, während Präzisionsausrichtungen durchgeführt werden, steigt das Risiko von Stürzen oder Stößen erheblich.
Unterstützte Handhabungssysteme ermöglichen eine vollständige Stabilisierung der Last während des gesamten Prozesses.
Wiederholende Vorgänge mit hoher Taktzahl
In Produktionsumgebungen mit zahlreichen täglichen Werkzeugwechseln wird der Einsatz eines handhabungsmanipulator zu einem strategischen Instrument zur Verbesserung der betrieblichen Nachhaltigkeit und Produktivität.
Kriterien für den Vertikalhub bei CNC-Anwendungen
Einer der häufigsten Fehler bei der Auswahl eines industriellen Manipulators für Bearbeitungsanwendungen besteht darin, die Bedeutung des Vertikalhubs zu unterschätzen. Tatsächlich definiert dieser Parameter einen großen Teil der Ergonomie und Funktionalität des Systems.
Der Vertikalhub muss unter Berücksichtigung der Spindelhöhe, der Arbeitsposition des Bedieners und des gesamten Bewegungsbereichs analysiert werden, der während der Handhabung erforderlich ist.
Bei vertikalen Bearbeitungszentren muss das System beispielsweise ausreichend Hub bieten, um sowohl die Entnahme als auch die präzise Positionierung des Werkzeughalters zu ermöglichen, ohne Bewegungsbeschränkungen zu verursachen.
Darüber hinaus beeinflusst der Vertikalhub direkt die Betriebssicherheit. Ein unzureichender Bewegungsbereich zwingt den Bediener dazu, zusätzliche körperliche Anstrengungen aufzubringen, wodurch ein Großteil der ergonomischen Vorteile des Systems verloren geht.
Die Systeme von 3ARM ermöglichen die Konfiguration von Bewegungswegen, die an jede Arbeitsstation angepasst sind, und gewährleisten flüssige und kontrollierte Bewegungen selbst bei komplexen Schwerzerspanungsanwendungen.
Offset und Bewegungsgeometrie: Kritische Faktoren eines industriellen Manipulators
Ein weiterer grundlegender technischer Aspekt ist der Offset des Arms. Bei CNC-Anwendungen muss der Manipulator nicht nur das Gewicht des Werkzeugs tragen, sondern auch eine Bewegungsgeometrie aufrechterhalten, die mit der Maschine und dem verfügbaren Arbeitsraum kompatibel ist.
Der Offset bestimmt die Fähigkeit des Systems, den Arbeitsbereich ohne strukturelle Beeinträchtigungen korrekt zu erreichen. Eine ungeeignete Geometrie kann zu Reichweitenbeschränkungen, unbequemen Bewegungen oder Totzonen innerhalb der Arbeitsstation führen.
Aus diesem Grund entwickelt 3ARM Lösungen, die speziell auf den Maschinentyp, die Anordnung der Arbeitsstation und die tatsächlichen Eigenschaften des Bearbeitungsprozesses abgestimmt sind.
Bei Präzisionsanwendungen wirken sich bereits kleine geometrische Fehler direkt auf den Bedienkomfort und die Bewegungsstabilität aus.
Sicherheitszonen in der Bearbeitung und Kollisionsvermeidung
CNC-Bereiche weisen zahlreiche Betriebsrisiken im Zusammenhang mit rotierenden Elementen, automatischen Bewegungen und bearbeiteten Oberflächen auf. Daher stellen Sicherheitszonen ein wesentliches Kriterium bei der Integration jedes industriellen Manipulators dar.
Ein falsch konfiguriertes System kann mit automatischen Türen, Spindelbewegungen oder Robotersystemen interferieren. Es kann auch zusätzliche Risiken verursachen, wenn der Arm in unkontrollierte Arbeitsbereiche eindringt.
Die unterstützten Handhabungssysteme von 3ARM umfassen Lösungen, die darauf ausgelegt sind, kontrollierte und sichere Bewegungen innerhalb der Produktionsumgebung zu gewährleisten. Dazu gehören Bewegungsbegrenzer, spezifische Armkonfigurationen und Geometrien, die an jede Bearbeitungszelle angepasst sind.
Die korrekte Definition der Sicherheitszonen schützt nicht nur den Bediener. Sie verhindert auch Schäden an Werkzeugen, Spindeln und hochwertigen bearbeiteten Komponenten.
Wie unterstützte Handhabungssysteme die CNC-Produktivität verbessern
Zwischen Ergonomie und betrieblicher Leistung in der industriellen Bearbeitung besteht ein direkter Zusammenhang. Wenn der Bediener ohne körperliche Überlastung arbeitet, werden Bewegungen präziser und konsistenter.
Industrielle Manipulatoren reduzieren Stillstandszeiten, die mit der manuellen Positionierung von Werkzeugen verbunden sind, und minimieren Fehler bei Werkzeugwechseln.
Darüber hinaus verbessert das Gefühl der Schwerelosigkeit die Arbeitserfahrung bei hochfrequenten, wiederholenden Aufgaben erheblich. Dies ist besonders wichtig in Bearbeitungsbetrieben mit kontinuierlicher Produktion oder häufigen Produktwechseln.
Die fortschrittlichsten europäischen Unternehmen betrachten diese Systeme nicht mehr ausschließlich als ergonomische Hilfsmittel. Heute sind sie Teil von Strategien zur Produktivitätsoptimierung und zur Prävention von Arbeitsunfällen in Industrieunternehmen.
Entdecken Sie die richtige ergonomische Lösung für Ihren CNC-Bereich
Jedes Bearbeitungszentrum stellt unterschiedliche Herausforderungen in Bezug auf Platzverhältnisse, Arbeitsgeometrie, Werkzeuggewicht und Betriebssicherheit dar. Daher erfordert die richtige Auswahl eines industrieller manipulator technische Erfahrung und ein tiefes Verständnis der Produktionsumgebung.
3ARM entwickelt unterstützte Handhabungssysteme, die speziell an komplexe industrielle Anwendungen angepasst sind, und hilft europäischen Herstellern dabei, Ergonomie, Präzision und Produktivität in CNC-Bearbeitungsbereichen zu verbessern.
Wenn Ihr Unternehmen Risiken reduzieren, Werkzeugwechsel optimieren und die Betriebssicherheit an CNC-Arbeitsplätzen verbessern möchte, kann das technische Team von 3ARM Ihnen bei der Entwicklung einer maßgeschneiderten Lösung für Ihren Fertigungsprozess helfen.
